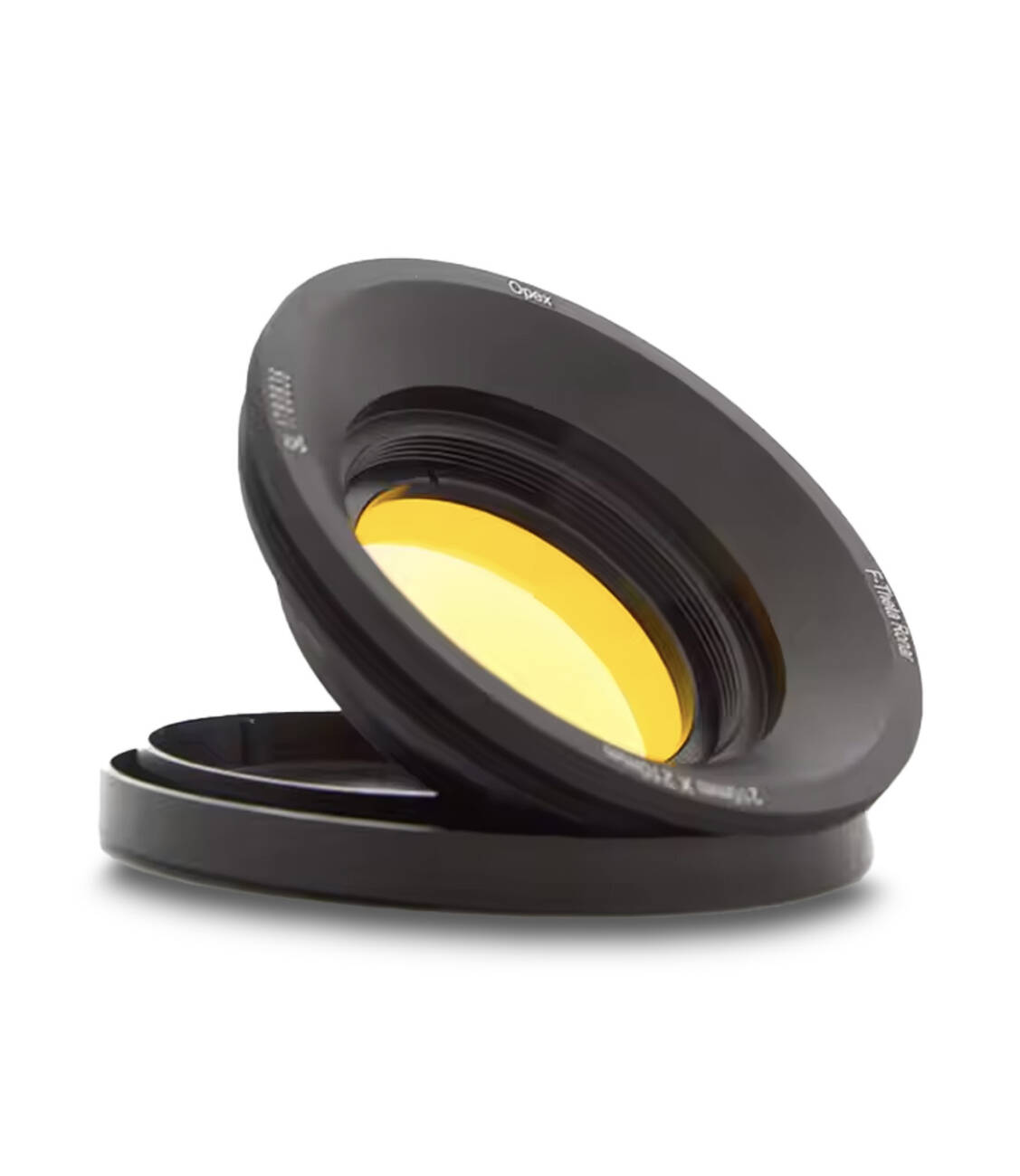

CO2 F-Theta Lens – Karbondioksit Lazer Markalama ve Tarama Lensi
CO2 F-Theta Lens, CO2 lazer markalama ve kazıma sistemlerinde lazer ışınını çalışma yüzeyine doğru şekilde odaklayan ve tarayan optik bileşendir. Karbondioksit lazer sistemlerine özel olarak üretilir; tarama lensi olarak da bilinir. 70x70mm'den 300mm'ye kadar farklı odak mesafesi ve çalışma alanı seçenekleriyle sunulur.
CO2 F-Theta Lens – Karbondioksit Lazer Markalama ve Tarama Lensi
CO2 lazer markalama ve kazıma sistemlerinde lazer ışınını çalışma yüzeyine odaklayan ve tarayan optik bileşen. 70x70mm ile 300mm arası 6 farklı odak mesafesi / çalışma alanı seçeneğiyle sunulur.
Ürün Özeti
CO2 F-Theta Lens, CO2 lazer markalama ve kazıma sistemlerinde lazer ışınını çalışma yüzeyine doğru biçimde odaklayan ve tarayan optik bileşendir. Sektörde tarama lensi olarak da anılan bu lensler, CO2 lazer kaynağından çıkan ışını makine kafası üzerinden çalışma yüzeyine iletirken hem odaklama hem de tarama alanını belirleme görevini üstlenir. Ürün, farklı odak mesafesi ve çalışma alanı ölçülerinde 6 ayrı seçenekle sunulmaktadır.
Öne Çıkan Özellikler
Genel Ürün Bilgisi
Lens Sistem İçinde Ne İşe Yarar?
CO2 lazer sistemlerinde ışın kaynağından çıkan lazer, galvo ayna sistemi üzerinden yönlendirildikten sonra F-Theta lens aracılığıyla çalışma yüzeyine odaklanır. Lensin görevi, taranan alanın her noktasında lazer ışınının düzlemsel ve tutarlı biçimde odaklanmasını sağlamaktır. Bu yapı, markalama, kazıma ve işaretleme uygulamalarında yüzeyin tamamında homojen bir sonuç elde edilmesi açısından belirleyicidir.
Odak Mesafesi ve Çalışma Alanı
Her lens modelinin iki temel ölçüsü vardır: odak mesafesi (lensin ışını hangi mesafede odakladığı) ve çalışma alanı / tarama alanı (bu odak noktasında lazerin tarayabildiği yüzey büyüklüğü). Ürün adlandırmasındaki "F" değeri odak mesafesini, yanındaki ölçü ise çalışma alanını ifade eder.
Varyasyon / Model Tablosu
Bu ürün aşağıdaki varyantlarla sunulmaktadır:
| Stok Kodu | Odak Mesafesi | Çalışma Alanı | Fiyat |
|---|---|---|---|
| CO27 | F100 | 70x70mm | 350$ |
| 23125 | F150 | 110mm | 350$ |
| CO2175 | F250 | 175x175mm | 350$ |
| 3256 | F300 | 210mm | 350$ |
| CO230L | F430 | 300mm | 350$ |
| ZWSGM | F330 | 250x250mm | 350$ |
Doğru Ürün Seçimi Rehberi
Sipariş öncesinde aşağıdaki noktaların değerlendirilmesi önerilir:
- Uygulama ölçeği: Küçük parça markalama işlerinde daha küçük çalışma alanlı lensler, daha geniş yüzey tarama işlerinde daha büyük çalışma alanlı lensler tercih edilir
- Lazer teknolojisi uyumu: Makinenizin lazer kaynağının CO2 olduğundan emin olun
- Makine fiziksel hareket kapasitesi: Büyük odak mesafeli lens seçerken makinenin kafa/kule yüksekliğinin bu mesafeye ulaşıp ulaşamayacağı kontrol edilmelidir
Özellikle odak mesafesi büyük lens seçilirken, makinenin kulesinin o yüksekliğe çıkıp çıkmayacağını kontrol etmeniz gerekir.
Performans ve Çalışma Alanı İlişkisi
Çalışma alanı büyüklüğü ile lazer etkisi arasında ters bir ilişki vardır. Çalışma alanı büyüdükçe (yani daha büyük odak mesafeli lensler kullanıldıkça) lazer ışınının yüzeydeki etkisi düşme eğilimi gösterir. Buna karşılık çalışma alanı küçültüldüğünde, ışığın aynı güçte daha dar bir alana odaklanması nedeniyle etki artar ve lazer daha güçlü gözlemlenir.
Montaj Sonrası Kullanım Notu
Teknik Özellikler
| Özellik | Değer |
|---|---|
| Ürün Tipi | F-Theta Lens (Tarama Lensi) |
| Lazer Teknolojisi | CO2 Lazer |
| Marka | Lazerpol |
| Odak Mesafesi Aralığı | F100 – F430 |
| Çalışma Alanı Aralığı | 70x70mm – 300mm |
| Model Sayısı | 6 varyant |
Sık Sorulan Sorular
Bu lens hangi lazer teknolojisi için uygundur?
CO2 lazer markalama ve kazıma sistemleri için uygundur. Fiber veya UV lazer sistemlerinde kullanılmaz.
Odak mesafesi ile çalışma alanı arasındaki fark nedir?
Odak mesafesi, lensin ışını hangi uzaklıkta odakladığını; çalışma alanı ise bu odak noktasında lazerin tarayabildiği yüzey büyüklüğünü ifade eder.
Hangi çalışma alanını seçmeliyim?
Küçük parça markalama işlerinde daha dar, daha geniş yüzey tarama işlerinde daha büyük çalışma alanlı model tercih edilmelidir.
Lens değiştirdikten sonra ek bir işlem gerekir mi?
Evet. Lens taktıktan sonra odağın doğru ayarlanması, ardından kalibrasyon yapılması gerekir.
Satın almadan önce makinemde kontrol etmem gereken bir şey var mı?
Özellikle büyük odak mesafeli lensler için makinenizin kafa/kule kısmının bu mesafeye fiziksel olarak ulaşıp ulaşamayacağını kontrol etmeniz gerekir.
Lazerpol Teknik Destek
Makinenize uygun odak mesafesi ve çalışma alanı seçimini belirlemek için teknik ekibimizden destek alabilirsiniz.
